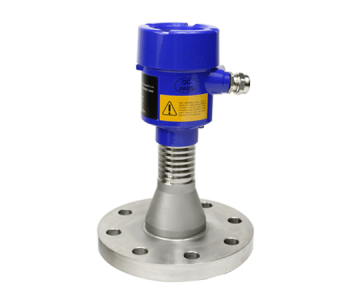

雷達波物位計又稱微波物位計，是近年發展較快的一種新型產品，采用電磁波進行檢測，具有其他液位計不具備的優點，由于電磁波不受傳播介質影響，在高溫、高壓、蒸汽、粉塵、揮發等復雜工況中都能可靠的工作。
測量原理
雷達物位計從天線或探測組件（鋼索或鋼管）向被測物發射微波脈沖，在傳播到物體表面時，由于被測物體介質與空氣不同，微波在物體表面上產生反射，回波被天線接收，通過測量從發射信號到返回信號的時間差，從而測量距離和物位。
由于電磁波的傳播速度高，發射脈沖與接受脈沖的時間間隔很難確認，雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。回波通過一個接收器檢測，傳輸時間用于計算物位。反射回的雷達波經過數字轉換成回波圖形，通過對回波圖形進行分析，來確定從介質表面到儀表基準點之間的距離，微波脈沖從發射到接收的行程時間與間隔與天線到被測介質表面的距離成正比。
即：h = H – v t / 2 ( 式中：h 為液位，H 為桶高，v 為雷達傳播速度，t 為從發射到接收的時間)
圖示說明物位計圖示說明.png)
1. 盲區范圍
2. 總量程( 式中H )
3. 高位2 0 m A 位置
4. 低位4 m A 位置
5. 界面的高度
6. 測量范圍
備注：測量的基準面是螺紋或法蘭的密封面。
應用特點
1. 非接觸式測量, 不受物料特性的影響，如：黏度、噪音、蒸汽、粉塵、壓力、溫度、比重等；
2. 可測量介電常數> 1 . 8 的所有液體和固體，測量范圍最大可以達到7 0m, 且有較強抗干擾能力；
3. 具有現場顯示調試模塊, 輕松進行現場操作, 設定程式中/英文操作簡單，適合一般人操作；
4. 高頻脈沖能量集中，天線尺寸小，方便加裝防塵置，小桶槽測量也有良好的效果；
5. 有自動虛假回波學習，自動檢測測試區的障礙物，自動過濾桶內的障礙物；
6. 最高溫度可達400° C, 最大壓力可達400kg/cm2；
7. 導波式可滿足介點常數較小的場所；
8. 適用金屬或非金屬桶槽內，對人體及環境無傷害；
